IMAGENICS CRO-UD12A　4K HDMI分配器 1入力2出力 4K対応

  • レンタル価格 3,000円（税別）/日

    3,300円（税込）/日

商品詳細

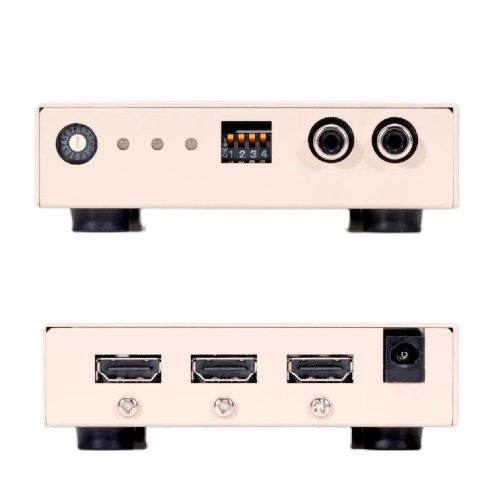

IMAGENICS CRO-UD12A　4K HDMI分配器 1入力2出力

型番　CRO-UD12A

HDMI 1.4およびHDMI 2.0規格に準拠したデジタル映像音声信号の EDIDエミュレーション機能およびケーブル補償器付きの1入力2分配器です
4K → フルHDダウンコンバート機能や、4K＠60 444から4K＠60 420カラー変換機能にも 全自動で対応します
出力側接続機器へのカラー変換やダウンコンバート機能は、取得したEDID情報により全自動で行われます
また、HDMI信号からのアナログ音声ディエンベデッダー機能およびHDMI信号へのエンベッダー機能にも対応します

本体と付属品

  • 本体
  • ACアダプター

主な特徴

  • 4K@60 444対応の1入力2分配器です
  • 入力回路にケーブル補償機能を内蔵していますので、弊社製長尺HDMIケーブルを使用して、4K映像にて最長10 m (HDMI 2.0 18 Gbps時)、フルHD映像(D5:1080p@60)にて最長30mまでのケーブル補償器として使用できます
  • リクロッカー方式のケーブル補償器のため、長尺HDMIケーブルで発生するスキュー歪みやジッターを抑圧することができ、これにより最大4台までのデイジーチェーン接続が可能です
  • EDIDデータのエミュレーション機能と、OUT-1端子からのEDIDデータをリアルタイムコピーバックアップして使用する機能があります
  • 4K映像をフルHD映像へ自動ダウンコンバートすることが可能です。ダウンコンバート処理は出力端子側のEDID状態およびHDCP 2.2への対応状況により全自動で行います
  • 自動ダウンコンバート処理は、2分配出力のそれぞれにおいて独立動作しますので、「1出力は4K」「もう1出力はフルHD」といった接続も可能です
  • 4K解像度の自動ダウンコンバートについて、各垂直リフレッシュレートはそのまま、フルHD（D5）にダウンコンバートされます
  • 4K解像度以外の信号はダウンコンバートされず、そのままの出力となります
  • HDCP(著作権保護機能) 1.4, 2.2に対応しています
  • DC入力端子には、抜け止めロック機能があります
  • 動作状態を示す2色発光のLED表示があります

仕様

4K信号方式 TMDSクロック ：25 MHz ～ 340 MHz
ピクセルクロック ：25 MHz ～ 600 MHz
データレート ：0.75～ 18 GbpsHDCP ：1.4/2.2
対応解像度 ：4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit　など
映像信号方式 TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ～ 600 MHz (TMDSクロック 25 MHz ～ 340 MHz)
4K,D1～D5相当のHDMI信号および、640 x 480 ～ 4,096 x 2,160までのPC信号にも自動対応
HDMI信号の最大36ビットまでのディープカラー信号または24ビットフルカラーの規格準拠信号に対応
HDMI入力 HDMI TypeA 19ピンコネクタ 1系統 (HDCP 1.4, 2.2対応)
HDMI出力 HDMI TypeA 19ピンコネクタ 1系統2分配 (出力ごとにHDCP 1.4, 2.2を個別対応)
入力ケーブル長 PC(VESA), D5など 6 Gbps までの映像 ～ 30 m
4K30, 60(420)など10.2 Gbps までの映像 ～ 20 m
4K60(422,444)など18 Gbps までの映像 ～ 10 m
※弊社製のHDMI長尺ケーブルを使用し、弊社製指定製品出力信号からの場合です。民生・家庭用機器や他社製品からの出力信号を除きます
出力側接続ケーブル長 PC(VESA), D5など 6 Gbps までの映像 ～ 10 m
4K30, 60(420)など10.2 Gbps までの映像 ～ 5 m
4K60(422,444)など18 Gbps までの映像 ～ 3 m
※弊社製のHDMIケーブルを使用した場合です。表示機器側の受信感度にも影響され、これより短くなる場合があります
EDIDエミュレーション機能 CEA,VESAの主要な解像度をROT-SWにて選択して使用（初期値は4K HDMI ALL）
OUT-1端子からのEDIDデータをリアルタイムコピーバックアップして使用（ROT-SW ‘F’へ設定）

アナログ音声機能

(エンベデッド、デエンベデッド動作共通。エンベデッドまたはデエンベデッドのいずれかを選択して使用可)
音声入力端子 -10dBu 約50kΩ 不均衡2チャンネル1系統(RCAピンジャック×2)
音声出力端子 -10 dBu 約50 kΩ 不平衡 2チャンネル 1系統 (RCAピンジャック x2)
音声出力端子 -10 dBu (10 kΩ 以上負荷時) ローインピーダンス 不平衡 2チャンネル 1系統(RCAピンジャック x2)
音声周波数特性／S/N比 20 Hz ～ 20 kHzにて、-1 dB ～ +1 dB／80 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
音声クロストーク／歪率 80 dB 以上／0.03 % 以下 (10 kΩ 以上負荷時)
音声サンプリング周波数 デエンベデット時 ：24 bit 32 kHz ～ 192 kHz
リニアPCM方式エンベデット時 ：24 bit 48 kHz リニアPCM方式
最大音声レベル 入力：+10 dBu (HDMIエンベデット音声の 0 dBFS時)、　出力：+10 dBu (HDMIエンベデット音声の 0 dBFS時)
その他 ・出力端子側のEDIDデータとの整合による全自動カラースペース変換機能(4K映像時のYPbPr444(422)⇔YPbPr420含む)
・入出力状態の2色LEDによる色とフラッシュでのアサイン機能・4K非対応機器への4K→D5映像ダウンコンバート機能、他
電源 DC 5 V 0.8 A 4 W (最大)
外形寸法 幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)
質量 約 550 g
