BlackmagicDesign

Teranex Mini – 12G-SDI to Quad SDI 4K対応

商品詳細

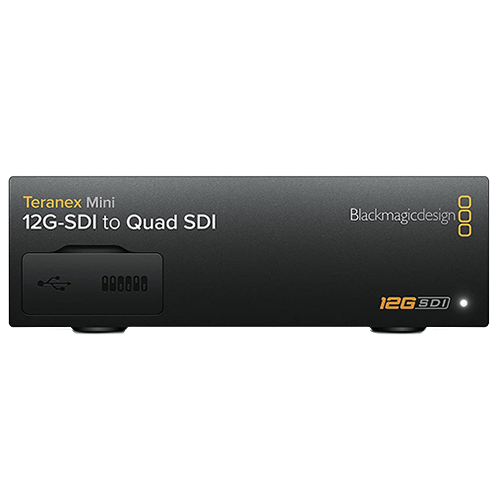

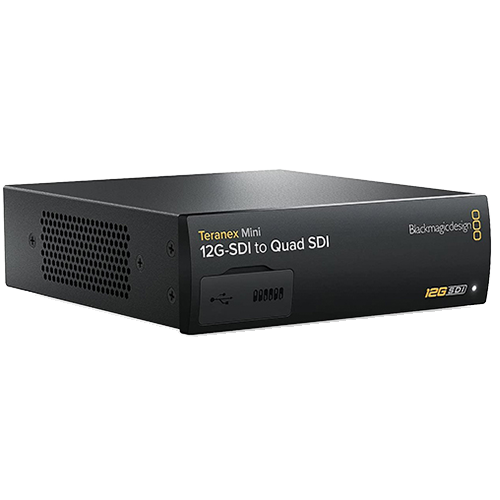

Teranex Mini – 12G-SDI to Quad SDI

型番　HS89463

Blackmagic design 　 Teranex Mini – 12G-SDI to Quad SDI

  • 12G-SDIをクアッドリンクSDIに変換して、最新型の12G-SDI Ultra HD機器をクアッドリンクUltra HD機器に接続できます。Ultra HD-SDIをHD-SDIに4分割して4台のHDディスプレイに接続すれば、ビデオウォール型ディスプレイの構築も可能です。12G-SDIループスルー搭載、Level AおよびLevel Bの3G-SDI機器をサポート。

本体と付属品

  • 本体
  • ACコード
  • 取扱説明書

主な特徴

  • 12G-SDI/クアッドリンクSDIコンバーター
  • SDIビデオ入力:12G-SDI x1（SD/HD/2K/4K自動切替）
  • SDIビデオ出力:3G-SDI出力 x4
  • エンベデッドオーディオ:16チャンネル
  • 対応マルチレート:SD/HD/2K/4K自動切替
  • リクロッキング対応
  • 対応SDフォーマット:525i59.94 NTSC、625i50 PAL、
  • 対応HDフォーマット:720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、 1080i50、1080i59.94、1080i60
  • 対応2Kフォーマット:2K DCI 23.98、2K DCI 24p、2K DCI 25p、2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF
  • 対応Ultra HDフォーマット:2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60
  • 対応4Kフォーマット:4K DCI 23.98p、4K DCI 24p、4K DCI 25p、4K DCI 29.97p、4K DCI 30p
  • SDI規格:SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10
  • SDIビデオレート:SDIビデオ接続は、SD、HD、level A/levelB 3G-SDI、6G-SDI、12G-SDIで切り替え可能

仕様

接続

SDIビデオ入力 12G-SDI x1（SD/HD/2K/4K自動切替）

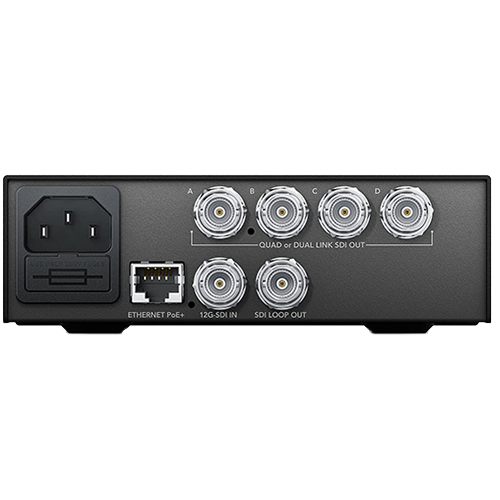

SDIビデオ出力 3G-SDI x4、12G-SDIループ出力 x1
エンベデッドオーディオ 16チャンネル
対応マルチレート SD/HD/2K/4K自動切替
アップデートおよびコンフィギュレーション USBあるいはイーサネット
リクロッキング 対応

フォーマット

SDビデオフォーマット 525i59.94 NTSC、625i50 PAL
HDビデオフォーマット 720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25
1080i50、1080i59.94、1080i60
2Kビデオフォーマット 2K DCI 23.98、2K DCI 24p、2K DCI 25p2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF
Ultra HDビデオフォーマット 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60
4Kビデオフォーマット 4K DCI 23.98p、4K DCI 24p、4K DCI 25p
SDI規格 SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2081-1、SMPTE 2081-10、 SMPTE 2081-11、 SMPTE 2082-1、SMPTE 2082-10
SDIビデオレート SDIビデオ接続は、SD、HD、Level A/Level B 3G-SDI、6G-SDI、12G-SDIで切り替え可能
SDIビデオサンプリング 4:2:2、4:4:4
SDIオーディオサンプリング テレビ標準サンプルレート（48kHz/24bit）
SDIカラースペース YUV & RGB

ソフトウェア

ソフトウェアコントロール Mac?およびWindows?ソフトウェアはUSB/イーサネット経由でアップグレード
内蔵ソフトウェアアップグレード 同梱のアップデートアプリケーションを使用

オペレーティングシステム

Mac 10.14 Mojave、
Mac 10.15 Catalinaあるいはそれ以降のバージョン
Windows 8.1および10

設定コントロール

基本設定コントロール ミニスイッチ、USB、イーサネット（無償のソフトウェアユーティリティ）

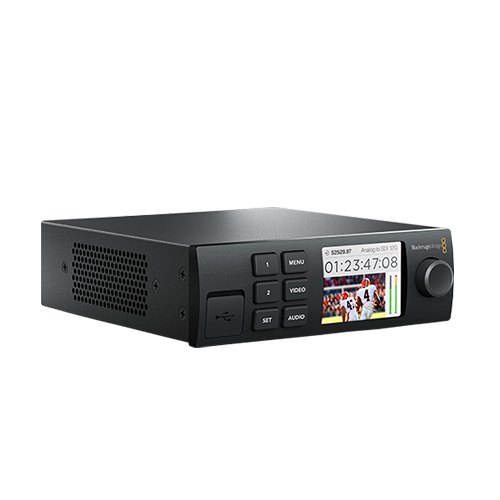

オプション・フロントパネルコントロール フロントマウントSmart Panel（LCD、回転ノブおよび6つの設定ボタン）

電源条件

電源 国際対応AC電源内蔵 x1（IEC C14インレット） IEC電源ケーブルが必要。100 – 240V AC入力
イーサネット給電 PoE+（Power over Ethenet）で給電可能（48V DC）
消費電力 16ワット
稼動電圧範囲 100 – 240V AC

サイズ

横 x 奥 x 高 140mm x 170mm x 44mm

作動環境

作動温度 0° ～ 40° C (32° ～ 104° F)
保管温度 -20° ～ 60° C (-4° ～ 140° F)
相対湿度 0% ～ 90% （結露なし）
